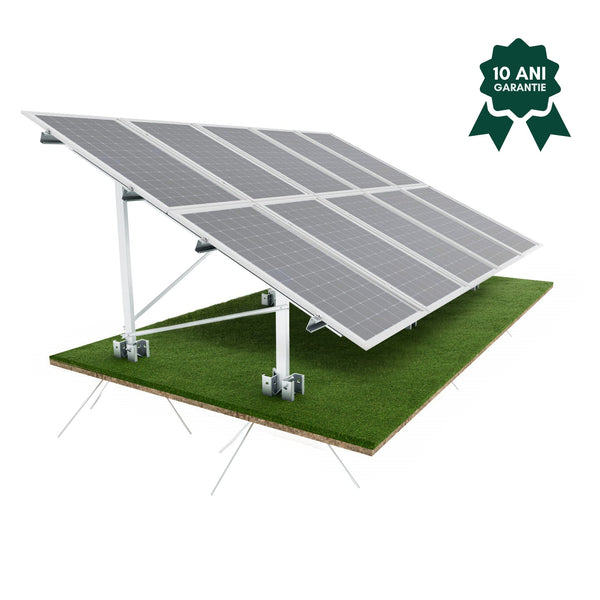

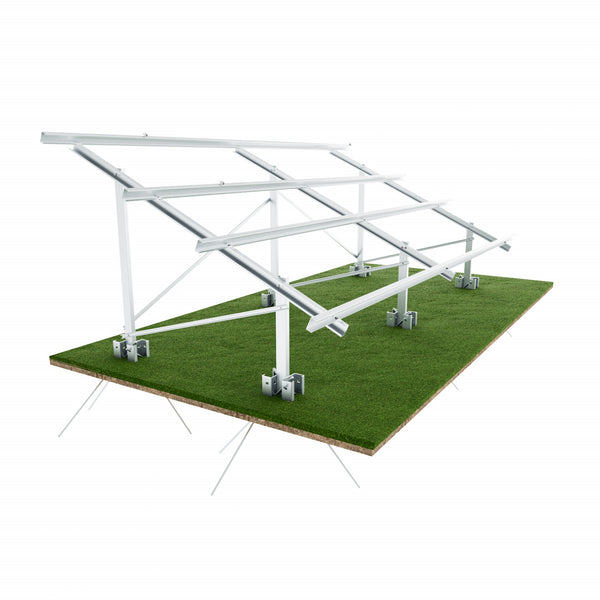

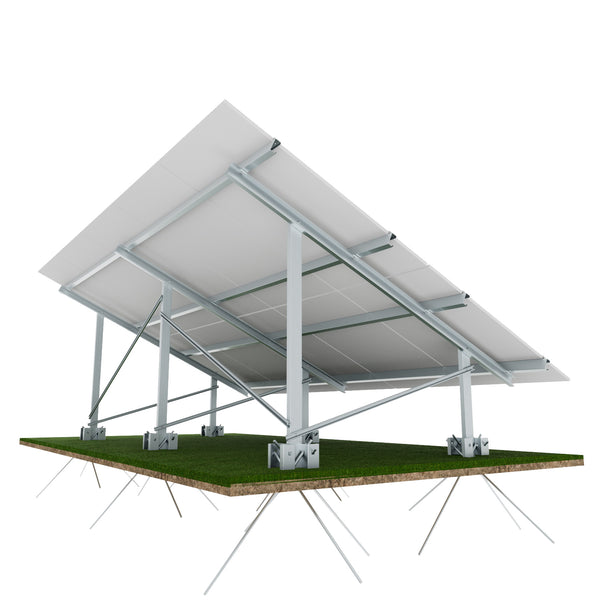

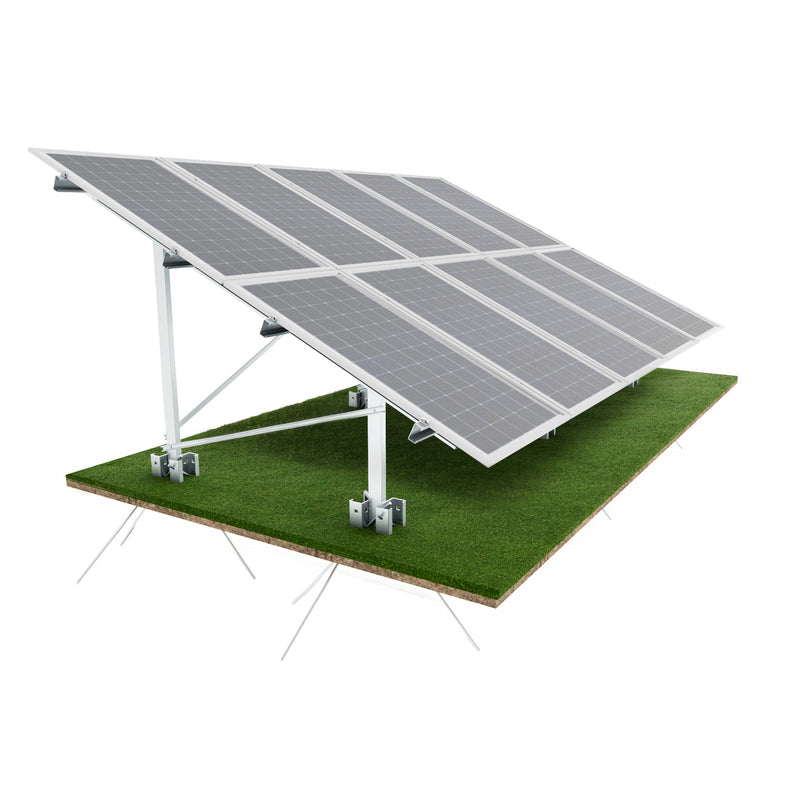

X-MODEL talajszerkezet, ferde cölöpökkel, 25° szögben, 10 panel, S350GD+Z275 anyag
A NAP EREJE MEGFELELŐ SZERKEZETTEL TÁMASZTVA ALÁ
Műszaki adatok
| Tulajdonság | Részletek |
|---|---|
| Terméktípus | Földelőszerkezet, ferde cövekekkel, 25°-os szög |
| Kompatibilis panelek száma | 10 db (2 x 5 elrendezés) |
| Szerelési konfiguráció | 2 sor x 5 panel |
| Szerkezeti anyag | Horganyzott acél S350GD+Z275 |
| Fém védőanyag | Cink (Zn) 275 g/m² |
| Panel szélesség kompatibilitás | 1134 mm |
| Kompatibilis panelméretek | 1.722 x 1.134 x 30 mm vagy 2.278 x 1.134 x 39 mm |
| Panélnagyság | 1961x1134x30 mm – 500W |
| Javasolt panelteljesítmény | 400-560 W panelenként (tájékoztató jellegű, konfiguráció) |
| Dőlésszög | 25° |
| Beton alap szükséges? | Nem – közvetlenül a talajra szerelhető |
| Készlet súlya | ~160 kg |
| Éghajlati feltételek | Hó – sk = 2,00 kN/m2 Szél – vb = 30,98 m/s, qb = 0,60 kN/m2 |
| Mellékelt alkatrészek | Északi és déli oszlopok, dupla tartókonzolok, ferdekötések, szelemenek, keresztgerendák, vég- és köztes bilincsek, A2 rozsdamentes acél csavarok és anyák |
| Komponensek mennyiségi részletei | Északi oszlopok: 3 db és déli: 3 db C153/50/17-3mm tartókonzol: 12 db Merevítők: 5 db Szelemenek: 8 db CC100-2.0-18-50 kereszttartók: 3 db Végbilincs M8×25 csavarral: 8 szett Középső bilincs M8×25 csavarral: 16 szett |
| Panel vastagság | 30, 32, 35, 40 mm |
| Ajánlott felhasználási terület | Lakossági, kereskedelmi, kis méretű alkalmazások |
| Szállítási határidő | 3-5 nap a megrendeléstől számítva, a készlet erejéig |
Montaj de încredere.
Investiție sigură.
Évekig tartó stabilitás
A panelek fixek maradnak, időjárási körülményektől függetlenül.
Acélgyökerek
Szilárdan rögzített szerkezet, amelyet úgy építettek, hogy tartós, ellenálló, állandó legyen...
-
Ellenállás
-
Hatékonyság
-
Stabilitás
-
Ellenállás
-
Hatékonyság
-
Stabilitás
-
Ellenállás
-
Hatékonyság
-
Stabilitás
-
Ellenállás
-
Hatékonyság
-
Stabilitás
-
Ellenállás
-
Hatékonyság
-
Stabilitás
-
Ellenállás
-
Hatékonyság
-
Stabilitás
-
Ellenállás
-
Hatékonyság
-
Stabilitás
-
Ellenállás
-
Hatékonyság
-
Stabilitás
-
Ellenállás
-
Hatékonyság
-
Stabilitás
-
Ellenállás
-
Hatékonyság
-
Stabilitás
-
Ellenállás
-
Hatékonyság
-
Stabilitás
-
Ellenállás
-
Hatékonyság
-
Stabilitás
Întrebări frecvente
Igen, amennyiben a panelek megfelelnek a támogatott méreteknek és vastagságoknak, a készlet kompatibilis az összes fotovoltaikus panelgyártó méreteivel.
Igen, a szerkezet modulárisan replikálható egy új tengely hozzáadásával, fenntartva ugyanazt az illesztést és sorközt.
Enyhén lejtős terepre is felszerelhető, azonban nagy szintkülönbségek esetén a terep előkészítése vagy további kiigazítások szükségesek a helyes illesztéshez.
Az összeszerelés mechanikus, ütvefúróval vagy kalapáccsal történik, csavaros kötésekkel és előre meghatározott profilokkal. A helyes rögzítés és a maximális biztonság érdekében műszaki csapat vagy engedéllyel rendelkező szerelő ajánlott.
A horganyzott S350GD+Z275 acélszerkezet minimális karbantartást igényel. Évente ajánlott ellenőrizni a rögzítéseket és a stabilitást, különösen extrém időjárási körülmények után.
A rendszer az európai előírások szerinti megsértések figyelembevételével lett kiszámolva, a szerkezeti számítás során a következő együtthatókat használtuk:
Hó – sk = 2,00 kN/m2
Szél – vb = 30,98 m/s, qb = 0,60 kN/m2
Érintse meg a megtekintéshez
Oszloptartó, ferde karók és C100 déli oszlop
